标题：带有液液分离装置的氯乙酸甲酯间歇精馏工艺
一、引言
氯乙酸甲酯是一种重要的有机合成中间体，广泛应用于农药、医药、染料及香料等行业。工业上通常以氯乙酸和甲醇为原料，在硫酸催化下进行酯化反应制得。该反应为可逆反应，产物中含有大量水分、未反应的甲醇、氯乙酸以及副产物乙酸甲酯等。由于氯乙酸甲酯与水、甲醇等组分之间存在复杂的共沸关系和部分互溶现象，传统精馏工艺难以获得高纯度产品。带有液液分离装置的间歇精馏工艺可有效改善分离效果，实现氯乙酸甲酯的高效提纯。
二、工艺原理
- 酯化反应
主反应：ClCH₂COOH + CH₃OH ⇌ ClCH₂COOCH₃ + H₂O
副反应：CH₃OH + ClCH₂COOH → CH₃COOCH₃ + HCl（少量）
实际过程中，甲醇过量或高温条件下易生成乙酸甲酯副产物。
- 液液分离原理
氯乙酸甲酯与水的互溶度较低，酯化反应生成的镏出液中常出现有机相与水相分层。利用液液分离器（分相器）在精馏塔顶冷凝液回流管路上进行在线分相，将富含水的相作为前馏分排出或回收，将富含酯的有机相回流至塔内，从而打破共沸平衡，提高塔顶产品纯度。
三、工艺流程
1. 酯化反应釜
将氯乙酸与过量甲醇按一定摩尔比加入反应釜，加入浓硫酸作催化剂，加热回流反应3~5小时。反应过程中不断将生成的水和部分甲醇夹带蒸出，促进酯化平衡右移。
2. 初馏与分相

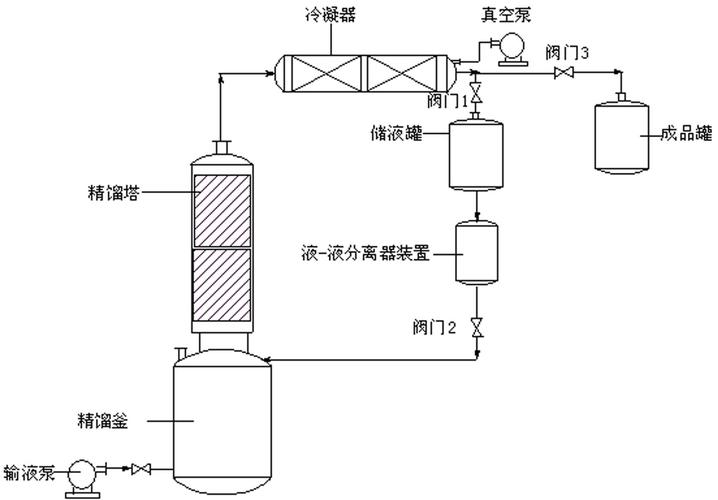

反应完成后，将粗酯混合物送入间歇精馏塔釜。加热蒸馏，塔顶蒸汽经冷凝器冷凝后进入液液分离器。冷凝液在分相器中静置分层，上层为酯相（含氯乙酸甲酯、乙酸甲酯、少量甲醇和水），下层为水相（含甲醇、少量酯和酸）。水相排出另行处理回收甲醇；酯相回流至精馏塔内。
3. 乙酸甲酯的脱除
乙酸甲酯沸点约57℃，低于氯乙酸甲酯（沸点约130℃）。在精馏过程中，乙酸甲酯富集于塔顶。含有乙酸甲酯的冷凝液在分相器中进一步分层时，酯相回流密度较大的液相，乙酸甲酯较多存在于气相或上层轻相中。可通过控制回流比及适时采出塔顶轻相馏分（富含乙酸甲酯）来实现其去除，避免污染氯乙酸甲酯产品。
如需要，可另设精馏段或侧线采出口将乙酸甲酯作为副产物回收利用。
4. 氯乙酸甲酯精制
待低沸物（乙酸甲酯、甲醇等）脱除完毕后，全回流操作一段时间，再按一定回流比采出氯乙酸甲酯主馏分。塔釜残留高沸物、重组分和催化剂废酸集中处理。
- 液液分离器控制要点
- 分相温度以30~40℃为宜，温度过高会增加酯在水相中的溶解度，降低分离效率。
- 定期排放水相，防止液体在分相器中偏流或乳化。
- 可采用连续式或间歇式分相，依据产量规模确定。
四、特点与优点
- 有效解决氯乙酸甲酯-水-甲醇共沸体系分离难题；
- 可及时移除反应生成水与副产物乙酸甲酯，推动酯化平衡；
- 液液分离实现相转移回收，降低回流液中水含量，减轻精馏负荷；
- 设备投资与操作成本低于多塔连续流程，尤其适合中小规模生产；
- 操作灵活性高，可适用于多品种切换。
五、乙酸甲酯的影响与控制
乙酸甲酯的生成量主要受H+浓度、甲醇过量程度及反应温度控制。它与氯乙酸甲酯分子量接近但极性差异较大，两者部分互溶且有近沸趋势。在间歇精馏头部分离段中，乙酸甲酯可与水再次形成共沸，常富集于液液分离器的轻相中。因此现场操作时常先排出含乙酸甲酯的顶层薄层液或调整回流区分层取上层目标，并结合塔顶温度梯度适时切除，以保证主产品纯度优于98%（GC），水含量低于0.2%。
六、
带有液液分离装置的间歇精馏工艺是针对氯乙酸甲酯合成体系中汽液-液多相复杂性的合理解决途径。通过冷凝后分相及分段回流，可把与水共存以及副产物乙酸甲酯带来的分离困扰降到最低。该工艺易与传统酯化釜配套，具有可靠的工业化应用前景。进一步完善在线分析和自动分相控制手段，将为进一步提高单程收率和产品等级创造空间。.
